Cum să conectați un solenoid: cablare, direcție de curgere și verificări la prima pornire

O supapă de alamă de schimb din seria 2W sosește cu bobina într-o singură pungă și mufa DIN atașată pe corp, iar întrebarea este întotdeauna aceeași: care terminal primește firul sub tensiune și ce port este intrarea? Conectarea unui solenoid este de fapt două sarcini separate. Una este o conexiune electrică la bobină. Celălalt este o legătură fluidă cu corpul. Ei eșuează independent și o greșeală în oricare dintre ele apare în același loc: o supapă care zumzăie, dar nu comută, sau o bobină care funcționează fierbinte timp de o săptămână și apoi se deschide în circuit.

Răspunsul scurt este că polaritatea aproape niciodată nu contează pe o bobină de curent alternativ, dar poate conta pe o bobină de curent continuu, săgeata de curgere turnată sau ștanțată pe corp trebuie să fie îndreptată de la intrare la ieșire, iar pinul de împământare de pe ștecher nu este opțional. Orice altceva, de la cuplul terminal până la selecția filtrului, este detaliat în jurul acestor trei puncte.

Răspunsul scurt: trei reguli care acoperă majoritatea instalațiilor

• Bobina mai întâi. Citiți plăcuța de identificare înainte de a deconecta un singur fir: tensiune, AC sau DC, frecvență și putere. O bobină de 24 V DC pe o sursă de 230 V AC nu va supraviețui la prima pornire.
• Flux al doilea. Electrovalvele cu două căi sunt direcționale, iar versiunile acționate cu pilot sunt strict direcționale. Săgeata de pe corp este o cerință grea, nu o sugestie.
• Pământul al treilea. Un conector DIN 43650 Forma A are trei terminale, iar cel marcat cu simbolul pământului poartă pământ de protecție. Fără aceasta, o carcasă umedă a bobinei devine un pericol de șoc și, în multe instalații, o încălcare a codului.

Totul de mai jos se extinde asupra acestor trei puncte în ordinea în care le veți lucra de fapt.

Cablajul bobinei: jumătatea electrică a lucrării

Lucrați în ordinea secvenței de mai jos. Omiterea pasului unu este cel mai frecvent motiv pentru care o bobină nou-nouță moare la punerea în funcțiune.

1. Izolați circuitul și blocați-l. Confirmați cu un contor la punctul de conectare, nu la eticheta întreruptorului panoului.
2. Citiți plăcuța de identificare a bobinei. Notați tensiunea, AC sau DC, frecvența în herți și puterea în wați sau volți-amperi.
3. Identificați bornele de pe ștecher. Pe un conector DIN 43650 Forma A, bornele 1 și 2 poartă alimentarea, iar borna 3, marcată cu simbolul de împământare, poartă pământ de protecție.
4. Montați presetupa și etanșați înainte de terminare. Garnitura dintre dop și carcasa bobinei este ceea ce face ca ratingul IP să fie real; o garnitură ciupită îl anulează în liniște.
5. Terminați conductorii. Folosiți manșele pe sârmă cu șuvițe, țineți firele departe de terminal și strângeți bine șuruburile mici, fără a le forța.
6. Aterizați conductorul de împământare pe terminalul său dedicat și verificați continuitatea înapoi la panou.
7. Remontați dopul, strângeți șurubul de fixare, apoi alimentați scurt și ascultați clicul pistonului.

Polaritate: când contează de fapt

Pe o bobină de curent alternativ, cele două terminale de alimentare sunt interschimbabile și inversarea lor nu schimbă nimic. Pe o bobină DC, situația depinde de designul bobinei. O bobină DC simplă este, de asemenea, nepolarizată, dar bobinele echipate cu o diodă flyback, un redresor în punte integrat sau un LED indicator sunt polarizate. Conectarea acestora înapoi are ca rezultat, de obicei, un scurtcircuit prin diodă sau un LED care nu se aprinde niciodată. Dacă carcasa bobinei poartă un marcaj plus și minus, respectați-l.

Dimensionarea cablului: căderea de tensiune este adevărata constrângere

Curenții bobinei sunt mici. O bobină de 6 W, 24 V DC consumă aproximativ 0,25 A, astfel încât gabaritul conductorului este rareori limitat de capacitatea de purtare a curentului. Ceea ce mușcă este căderea de tensiune pe termen lung. Graficul de mai jos este un calcul direct folosind rezistivitatea cuprului de 0,0172 ohmi milimetri pătrați pe metru și lungimea dus-întors a ambilor conductori.

Clasa de izolație vă spune cât de fierbinte poate funcționa bobina

Fiecare bobină poartă un marcaj de clasă de izolație, iar IEC 60085 setează temperatura maximă a punctului fierbinte pentru fiecare clasă. Acest lucru contează atunci când o supapă se află într-o incintă cu alte surse de căldură sau când temperatura ambiantă dintr-o încăpere a fabricii crește vara. Rularea unei bobine de clasa B într-o locație care are nevoie de clasa F este o defecțiune lentă, nu instantanee.

Instalarea corpului: jumătatea fluidă a lucrării

Partea electrică decide dacă supapa acţionează. Partea fluidă decide dacă etanșează și dacă durează. Trei detalii cauzează majoritatea scurgerilor și majoritatea argumentelor de garanție.

Direcția fluxului este pe primul loc. Verificați săgeata de pe corp și literele sau numerele de lângă porturi. La o supapă cu două căi, orificiul de admisie este, în mod normal, portul opus cozii săgeții, iar instalarea acestuia în spate produce fie o supapă care nu se va deschide, fie una care curge atunci când ar trebui să fie închisă. Orientarea bobinei este a doua: la majoritatea supapelor din alamă, bobina poate fi rotită printr-o tură completă prin slăbirea piuliței de reținere și este mult mai ușor să faci asta înainte ca porturile să fie strânse decât după. În al treilea rând, sigilați corect firele. Două spire de bandă PTFE, aplicată astfel încât primul fir să rămână gol, sau o pastă de filet compatibilă, sunt suficiente. Fragmentele de bandă care se desprind în interiorul țevii ajung pe scaun.

Pe conductele cu apă dură sau cu medii murdare, montați în amonte o sită sau un filtru fin. Corpurile din alamă cu o toleranță ridicată la impurități vor trece în cele din urmă nisipul prin scaunul diafragmei, iar costul unei sitări Y este banal lângă un apel de service.

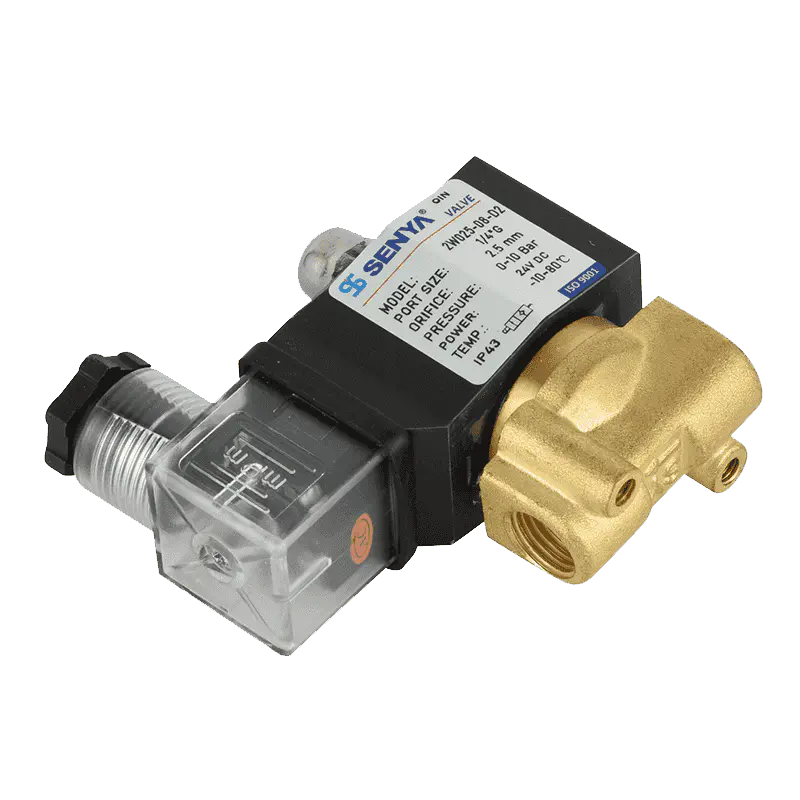

Electrovalvă din alamă cu acțiune directă din seria 2W pentru apă bogată în impurități Supapa de 2 W din alamă cu debit mare pornește la presiune diferențială zero și rezistă la blocarea impurităților, potrivită pentru conductele de apă murdară și controlul apei în aer liber. Vizualizare produs →

Potrivirea supapei cu linia înainte de a conecta ceva

Materialul corpului și principiul de funcționare decid mai mult despre fiabilitatea pe termen lung decât orice detaliu de cablare. Supapele acționate cu pilot au nevoie de o diferență de presiune minimă pe valvă pentru a ține pistonul deschis, deci sunt o alegere proastă pe liniile alimentate gravitațional sau cu presiune foarte joasă. Supapele cu acțiune directă se deschid de la presiune zero, dar trag o bobină mai mare pentru același orificiu.

Încă două opțiuni merită rezolvate mai devreme. Pentru zonele de spălare, colectoarele de irigare sau fântânile exterioare, o bobină impermeabilă și un ansamblu conector îndepărtează cea mai frecventă cauză a defecțiunilor repetate. Pentru liniile care transportă medii ușor corozive sau în care sunt prezente substanțe chimice de spălare, un corp din oțel inoxidabil face aceeași treabă. SENYA produce componente pneumatice din 1994 și publică date complete despre presiune, orificii și materiale în catalogul său, care este cea mai rapidă modalitate de a verifica o combinație specifică în raport cu condițiile liniei dumneavoastră.

Electrovalvă de control al coloanei de apă pentru fântână muzicală scufundată Supapă din alamă cu 2/2 căi cu bobină etanșă IP6X și răspuns rapid pentru controlul coloanei de apă a fântânii muzicale scufundate. Vizualizare produs →

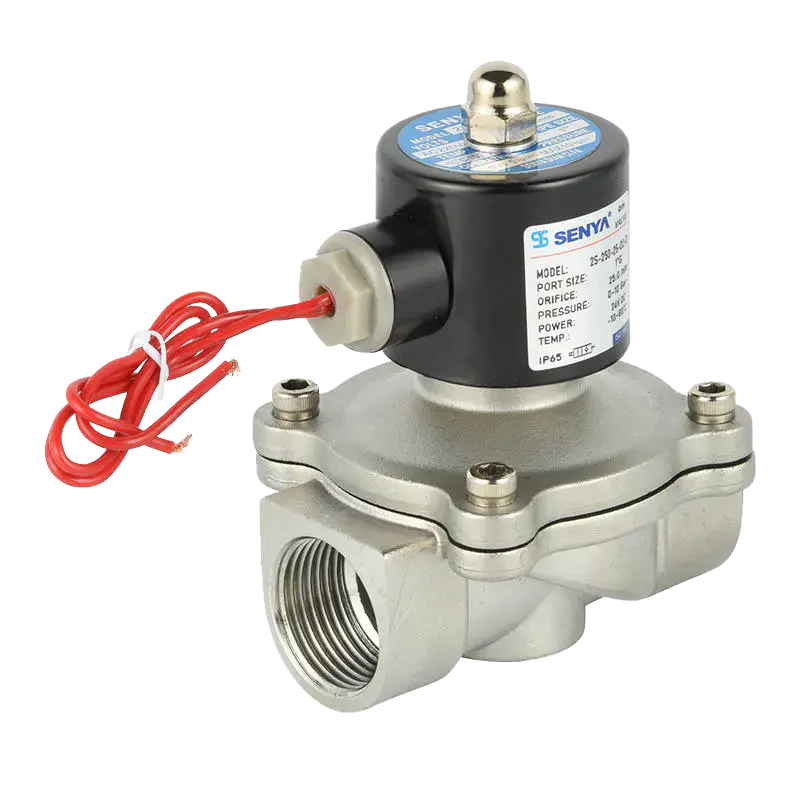

Electrovalvă cu acțiune directă din oțel inoxidabil seria 2S pentru medii acide și alcaline Supapă 2S cu acțiune directă normal închisă cu opțiuni de corp SUS304/SUS316 și etanșări Viton pentru medii acide/alcaline, începând cu presiunea diferențială zero. Vizualizare produs →

Testare și ce să verificați când nu se întâmplă nimic

Punerea în funcțiune durează cinci minute. Măsurați rezistența bobinei cu alimentarea oprită și comparați-o cu plăcuța de identificare sau cu o bobină de rezervă. Un circuit deschis sau o citire mult sub valoarea așteptată indică o înfășurare arsă. Apoi, energizați și măsurați tensiunea la bornele bobinei, mai degrabă decât la panou, pentru că acolo apare o sferă slăbită sau o durată lungă ca o picătură. O supapă sănătoasă produce un clic distinct și o vibrație ușoară pe care o puteți simți cu un deget pe carcasa bobinei.

Dacă supapa este nouă și se comportă corect pe bancă, dar nu în linie, secvența de instalare este de obicei vinovată mai degrabă decât supapa. O prezentare pas cu pas pentru punerea în funcțiune a supapelor cu două căi, inclusiv verificările care prind porturile inversate și garniturile strânse înainte ca acestea să devină scurgeri, merită citită înainte de a închide panoul.

Pentru o prezentare mai profundă a instalării și depanării, consultați acest ghid instalarea și depanarea unei electrovane cu două căi .
