Ce este o supapă electromagnetică cu 2/2 căi? Principiul de lucru, tipuri și aplicații

Postat de Admin | 06 Aug

Ce este a Electrovalvă cu 2/2 căi

A Electrovalva cu 2 cai , scris în mod obișnuit ca a Electrovalva 2/2 , este o supapă acționată electric cu două orificii și două poziții de lucru. Când bobina primește un semnal electric, pistonul intern își schimbă poziția și calea de curgere dintre orificiul de intrare și orificiul de ieșire se deschide sau se închide. În termeni practici, o supapă solenoidală cu 2/2 căi funcționează ca un comutator de pornire și oprire pentru lichidul sau gazul care se deplasează printr-o conductă.

Numele în sine explică funcția. Primul număr din „2/2” se referă la numărul de orificii de pe corpul supapei, iar al doilea număr se referă la numărul de poziții de lucru pe care le poate lua pistonul intern. Prin urmare, o supapă solenoidală cu 2/2 căi are exact un orificiu de intrare, unul de ieșire și două stări: deschisă sau închisă. Aceasta este diferită de o supapă 3/2 sau 5/2, care direcționează fluxul între mai multe căi, mai degrabă decât pur și simplu pornirea sau oprirea acestuia.

Referință rapidă pentru o supapă solenoidală stşiard cu 2/2 căi
Caracteristică Valoare tipică
Număr de porturi 2 porturi (1 intrare, 1 iesire)
Posturi de lucru 2 (deschis și închis)
Metoda de acționare Bobină electromagnetică și piston
Opțiuni de stare implicite În mod normal închis sau normal deschis
Mass-media comună Apă, aer comprimat, substanțe chimice blânde, abur

Cum funcționează o supapă electromagnetică cu 2/2 căi

Principiul de funcționare al unei electrovalve cu 2/2 căi se bazează pe electromagnetism. O bobină de cupru se înfășoară în jurul unui tub care găzduiește un piston mobil, numit și armătură. Când curentul trece prin bobină, acesta creează un câmp magnetic care trage pistonul departe de poziția sa de repaus. Un arc de retur împinge pistonul înapoi odată ce curentul se oprește. Această mișcare simplă înainte și înapoi este cea care deschide și închide orificiul din interiorul corpului supapei.

Conector electric Înfășurarea bobinei Piston și arc (intern) Corpul supapei Port de intrare Port de ieșire Orificiu și scaun (intern)

Structura izometrică simplificată a unei electrovalve cu 2/2 căi, care arată conectorul, bobina, pistonul și arcul, corpul supapei și cele două porturi

Ciclul de funcționare al unei electrovalve cu 2/2 căi normal închis

  1. Puterea este aplicată la bornele bobinei prin conectorul electric.
  2. Bobina generează un câmp magnetic în jurul pistonului și al tubului de armătură.
  3. Câmpul magnetic trage pistonul în sus, comprimând arcul de retur.
  4. Locul orificiului este descoperit și mediul se deplasează de la orificiul de intrare la orificiul de evacuare.
  5. Odată ce puterea este îndepărtată, arcul împinge pistonul înapoi în jos și orificiul se închide din nou.

Ciclul de funcționare al unei electrovalve cu 2/2 căi normal deschis

O electrovalvă normal deschisă cu 2/2 căi funcționează în secvența opusă. Orificiul rămâne deschis în timp ce bobina este dezactivată, permițând fluidului să curgă liber. Odată ce bobina este alimentată, pistonul se mișcă pentru a sigila orificiul și fluxul se oprește. Această configurație este aleasă pentru liniile care trebuie să rămână deschise în condiții normale de funcționare și să se închidă numai atunci când este declanșat un anumit semnal de control.

Componentăele de bază ale unei electrovalve cu 2/2 căi

Fiecare electrovalvă cu 2/2 căi, indiferent de materialul corpului sau de tensiunea nominală, este construită dintr-un set similar de părți interne. Înțelegerea fiecărei părți face mai ușor să citiți o fișă de date sau să explicați o defecțiune unui furnizor.

Componentele principale găsite în interiorul unei electrovalve tipice cu 2/2 căi
Component Funcția
Bobina (electromagnet) Generează câmpul magnetic odată ce este aplicat curentul electric
Piston sau armătură Se deplasează în interiorul tubului bobinei pentru a deschide sau închide orificiul
Primăvara de întoarcere Împinge pistonul înapoi în poziția sa implicită când este întreruptă alimentarea
Corpul supapei Adăpostește părțile interne și se conectează la conductă prin porturile de intrare și de evacuare
Scaun sau orificiu Suprafața de etanșare care controlează dacă calea de curgere este deschisă sau blocată
Diafragmă (tipuri acționate cu pilot) Utilizează presiunea liniei pentru a ajuta la deplasarea unui orificiu mai mare cu o bobină mai mică
Carcasa bobinei și conector Interfață electrică și protecție împotriva prafului și umezelii

Electrovalve 2/2 normal închise vs normal deschise

O supapă solenoidală cu 2/2 căi este, în general, oferită în una dintre cele două stări implicite. Alegerea celui corect depinde de ceea ce ar trebui să se întâmple cu linia de proces dacă alimentarea electrică este întreruptă.

Comparație între electrovalvele normal închise și normal deschise cu 2/2 căi
Atribut Normal închis (NC) Normal deschis (NU)
Stat fără putere Închis, fără flux Deschide, curgerea trece
Stați când este alimentat Deschide, curgerea trece Închis, fără flux
Caz de utilizare tipic Oprire alimentare cu apă, zone de irigare, linii de oprire de siguranță Linii de aerisire, circuite de răcire care trebuie să rămână curgătoare în timpul unei pierderi de putere

În majoritatea instalațiilor de control al fluidelor, a electrovalvă normal închisă cu 2/2 căi este alegerea implicită, deoarece menține linia sigilată în cazul pierderii energiei electrice, ceea ce reduce riscul de descărcare necontrolată. Supapele în mod normal deschise sunt rezervate grupului mai mic de aplicații în care un semnal întrerupt nu ar trebui să oprească fluxul.

Electrovalve 2/2 cu acționare directă vs. pilot

Dincolo de distincția normal închis și normal deschis, o supapă solenoidală cu 2/2 căi poate fi construită și ca proiectare cu acțiune directă sau model cu acţionare pilot. Diferența constă în modul în care este generată forța necesară pentru deschiderea orificiului.

O supapă cu acțiune directă se bazează numai pe forța magnetică a bobinei pentru a deplasa pistonul, astfel încât să se poată deschide de la diferența de presiune zero. Acest lucru îl face potrivit pentru orificii de dimensiuni mici, de obicei până la aproximativ 15 până la 20 de milimetri, și pentru aplicații în care conducta poate sta la presiunea atmosferică. O supapă acționată pilot folosește presiunea în linie în sine pentru a ajuta la ridicarea unei diafragme sau a pistonului, ceea ce permite unei bobine relativ mici să controleze un orificiu mult mai mare. Modelele pilot au nevoie de obicei de o diferență minimă de presiune între intrare și ieșire, adesea în intervalul de aproximativ 0,5 până la 1 bar, înainte de a se putea deschide în mod fiabil.

Viteza de răspuns Interval de presiune Dimensiune compactă Eficiență energetică Capacitatea debitului Actorie directă Operat cu pilot

Comparație relativă a electrovalvelor cu 2/2 căi cu acțiune directă și acționate pilot pe cinci factori practici, punctați pe o scară simplă de la 1 la 5 pentru ilustrare

2/2 căi vs 3/2 căi vs 5/2 căi electrovalve

Oamenii care caută a Electrovalva cu 2 cai întâlnesc uneori și supape 3/2 și 5/2, ceea ce poate fi confuz, deoarece toate trei au același principiu de funcționare a bobinei și pistonului. Diferența este în câte porturi și căi de flux controlează fiecare proiect.

Comparație porturi și funcții în configurațiile obișnuite ale supapelor solenoid
Configurare Porturi Poziții Utilizare comună
2/2 drum 2 2 Oprire simplă pornire și oprire pentru conductele de apă, aer sau gaz
3/2 drum 3 2 Controlul cilindrilor pneumatici cu acțiune simplă
5/2 drum 5 2 Controlul cilindrilor pneumatici cu dublă acțiune

A Electrovalva 2/2 rămâne cea mai obișnuită alegere ori de câte ori scopul este pur și simplu de a începe sau opri un flux, mai degrabă decât de a-l direcționa către diferite destinații, motiv pentru care este atât de utilizat pe scară largă pentru apă, irigare și serviciu general de închidere a fluidului.

Materiale comune ale corpului supapei

Materialul corpului unei electrovalve cu 2/2 căi determină cât de bine rezistă media care trece prin ea și modul în care funcționează la diferite temperaturi. Patru materiale acoperă majoritatea aplicațiilor industriale și de apă.

7 9 8 5 alamă Oțel inoxidabil ing. Plastic Fontă

Scorul aproximativ de rezistență la coroziune relativă în funcție de materialul corpului supapei pe o scară de la 1 la 10, numai pentru comparație generală

Corpuri de electrovalve din alamă

Alama este materialul standard de uz general pentru o supapă electromagnetică cu 2 căi care manipulează aer comprimat, apă și ulei ușor. Oferă un echilibru rezonabil între rezistența la coroziune și rezistența mecanică, motiv pentru care a furnizor de electrovalve din alamă de obicei, o listează ca opțiune implicită de corp pentru irigare, linii generale de aer industrial și sarcina de bază de oprire a apei.

Corpuri electrovalve din oțel inoxidabil

Grade precum oțelul inoxidabil 304 și 316 tratează mediile corozive sau de înaltă puritate mult mai bine decât alama. A electrovalvă de apă din oțel inoxidabil este frecvent ales pentru apa de mare, saramură, substanțe chimice de curățare, linii de procesare a alimentelor și echipamente medicale de sterilizare unde coroziunea sau contaminarea suprafeței nu pot fi tolerate.

Corpuri de electrovalve din plastic de inginerie

Materiale precum PA, PVC și POM sunt ușoare și rezistă bine multor substanțe chimice ușoare. A electrovalvă de apă din plastic este obișnuită în irigarea prin picurare agricolă, spațiile de spălare a vehiculelor și alte linii de apă care țin cont de buget, deși temperatura maximă de lucru este mai mică decât alternativele metalice.

Corpuri de electrovalve din fontă

Corpurile din fontă sunt utilizate pe orificii de dimensiuni mai mari pentru servicii cu aer și abur, unde rezistența mecanică contează mai mult decât greutatea. Acestea sunt mai puțin potrivite pentru medii umed în aer liber, cu excepția cazului în care finisajul suprafeței este bine întreținut, deoarece fonta netratată este mai predispusă la rugină la suprafață decât alama sau oțelul inoxidabil.

Opțiuni de tensiune și bobină

Bobina unei electrovalve cu 2/2 căi poate fi înfăşurată pentru mai multe tensiuni standard, iar alegerea corectă depinde de obicei de sursa de alimentare deja disponibilă la locul de instalare.

  • 12V DC Bobinele sunt obișnuite pentru controlerele de irigare prin picurare alimentate cu energie solară și pentru echipamente portabile, care funcționează cu baterii. Cumpărătorii care construiesc platforme de irigare în afara rețelei sau solare caută adesea a Furnizor de electrovalve de apă 12v care poate corespunde acestei cerințe de joasă tensiune.
  • 24V DC bobinele sunt alegerea standard pentru PLC și controlul liniei de producție automate, deoarece majoritatea panourilor de control industriale scot deja semnale de 24 V DC. A Producator de electrovalve 24v dc de obicei oferă aceasta ca configurație implicită pentru proiectele de automatizare.
  • 110V sau 220V AC bobinele rămân comune în instalațiile fixe municipale, agricole și de service pentru clădiri, care sunt conectate direct la rețeaua de alimentare fără un transformator de control separat.
Consumul aproximativ de putere a bobinei în funcție de tipul de tensiune pentru o supapă solenoidală cu 2/2 căi de dimensiune medie
Tensiune Consumul de putere tipic Setare tipică
12V DC 4 până la 6 wați Sisteme de irigare solare și portabile
24V DC 5 până la 8 wați Automatizare industrială și control PLC
220V AC 8 până la 12 wați Clădiri fixe și instalații municipale

Capacitatea debitului și dimensiunea orificiului

Capacitatea de curgere a unei electrovalve cu 2/2 căi este de obicei descrisă folosind un coeficient de debit, adesea etichetat Kv sau Cv, în funcție de regiune. Acest număr descrie cât de mult mediu poate trece prin supapa deschisă pentru o anumită cădere de presiune. Un diametru al orificiului mai mare suportă, în general, un coeficient de curgere mai mare, dar necesită, de asemenea, fie o bobină mai mare, fie un proiect pilotat pentru a genera suficientă forță pentru a-l deschide.

3mm 6 mm 8mm 10 mm 15 mm 20 mm 25 mm Diametrul orificiului Valoarea Kv

Valorile aproximative ale coeficientului de curgere față de diametrul orificiului, prezentate în scopuri ilustrative, deoarece performanța reală variază în funcție de proiect

Aplicații tipice ale electrovalvelor cu 2/2 căi

Deoarece o supapă solenoidală cu 2/2 căi este ușor de controlat dintr-un semnal digital simplu, aceasta apare într-o gamă largă de industrii care au nevoie de închidere fiabilă și nesupravegheată a debitului.

Tratarea apei și irigații Echipamente de spalat auto Îndepărtarea prafului și minerit Prelucrarea alimentelor și a băuturilor Proiecte solare și regenerabile Echipament medical de sterilizare Fântâni decorative muzicale 24% 16% 15% 14% 11% 10% 10%

Distribuția aproximativă a aplicațiilor finale comune pentru electrovalvele cu 2/2 căi în cadrul proiectelor de control al fluidelor

Dincolo de categoriile prezentate mai sus, electrovalvele cu 2/2 căi apar și în liniile de producție automate, mașinile agricole și patinele de încălzire solară, oriunde un simplu semnal electric trebuie să pornească sau să oprească o cale de fluid fără intervenție manuală.

Cum să selectați electrovalva corectă cu 2/2 căi

Alegerea unei electrovane potrivite cu 2/2 căi pentru un proiect se reduce la potrivirea specificațiilor supapei la condițiile reale de funcționare ale liniei. Factorii de mai jos acoperă majoritatea deciziilor de selecție.

  1. Confirmați tipul suportului și compatibilitatea acestuia cu etanșarea și materialul corpului.
  2. Verificați presiunea de lucru și intervalul de temperatură al conductei în raport cu valoarea nominală a supapei.
  3. Potriviți sursa de alimentare disponibilă, cum ar fi tensiunea de rețea de 12 V DC, 24 V DC sau AC.
  4. Confirmați dimensiunea portului și tipul filetului de conectare utilizat pe conducta existentă.
  5. Selectați un grad de protecție, cum ar fi IP43, IP65 sau IP68, în funcție de mediul de instalare.
  6. Decideți asupra materialului corpului, alegând între alamă, oțel inoxidabil, plastic tehnic sau fontă.
  7. Comparați dimensiunea orificiului și coeficientul de curgere cu debitul necesar.
  8. Decideți dacă linia are nevoie de o stare implicită normal închisă sau normal deschisă.
  9. Alegeți acționare directă pentru orificii mici și diferențe de presiune joasă sau acționat pilot pentru orificii mai mari.

Sfaturi de instalare și întreținere

O electrovalvă cu 2/2 căi este un dispozitiv relativ simplu, dar câteva obiceiuri de instalare fac o diferență notabilă în ceea ce privește performanța pe termen lung.

  • Montați supapa cu carcasa bobinei în poziție verticală acolo unde fișa tehnică recomandă această orientare, deoarece unele modele de bobine sunt sensibile la poziție.
  • Instalați filtrarea în amonte pentru a ține resturile departe de orificiu și scaun, care este una dintre cele mai frecvente cauze de scurgere.
  • Păstrați tensiunea de alimentare în aproximativ plus sau minus 10 la sută din tensiunea nominală a bobinei pentru a evita acumularea excesivă de căldură.
  • Ciclul supapelor care stau inactiv pentru perioade lungi de timp, conform unui program regulat, pentru a preveni lipirea scaunului sau a pistonului.
  • Verificați periodic temperatura suprafeței bobinei, deoarece o bobină care funcționează neobișnuit de fierbinte poate indica o problemă de cablare sau de ciclu de funcționare.
  • Sigilați corespunzător presetupele la instalațiile exterioare sau de spălare cu gradul IP65 sau IP68 pentru a menține umezeala departe de conector.

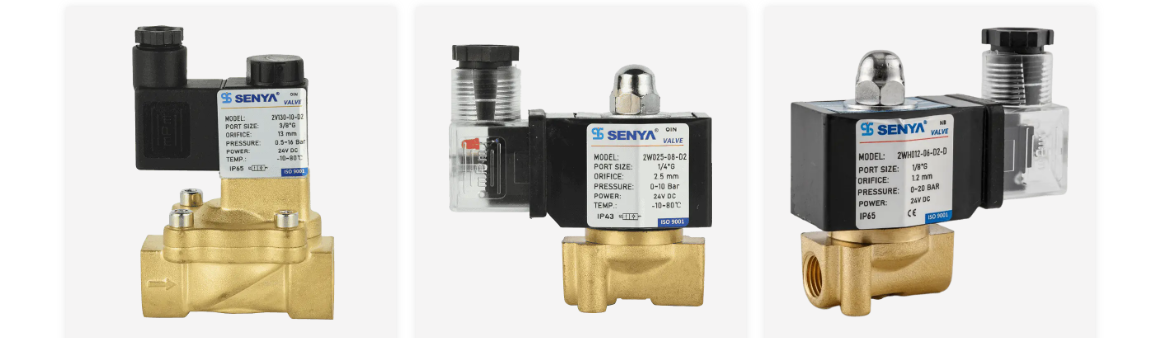

Lucrul cu un producător experimentat de electrovalve cu 2/2 căi

SENYA are sediul în China Producator de electrovalve cu 2/2 cai and producator de electrovalve de apa operează sub Ningbo SENYA Pneumatic Technology Co., Ltd din 1994. Compania se concentrează pe supape, cilindri și componente pneumatice aferente, producând peste 2.000.000 de seturi de componente anual dintr-o bază de producție la scară largă care combină prelucrarea de precizie cu testarea digitală automată.

SENYA oferă electrovalve cu 2/2 căi în gama de materiale acoperită mai devreme în acest articol, funcționând ca un furnizor de electrovalve din alamă pentru liniile generale de serviciu și oferirea de opțiuni pentru a electrovalvă de apă din oțel inoxidabil sau a electrovalvă de apă din plastic în funcţie de mass-media şi bugetul proiectului. Pe partea electrică, compania acceptă cerințele comune pentru bobine ca a Furnizor de electrovalve de apă 12v pentru sisteme solare și portabile și ca a Producator de electrovalve 24v dc pentru linii de automatizare controlate PLC.

Pentru medii dure de lucru, supapele SENYA sunt disponibile cu niveluri de protecție IP43, IP65 și IP68 și pot acoperi un interval de temperatură de la aproximativ -20C la 200C (-4F la 392F) împreună cu un interval de presiune de la un micro vid până la 200 bar (4351 psi). Produsele sunt exportate în peste 30 de țări, inclusiv Statele Unite ale Americii, Turcia, Spania, Italia, Marea Britanie, Coreea de Sud, Australia și Mexic și sunt utilizate în spălarea mașinilor, sterilizarea medicală, liniile de producție automate, minerit, îndepărtarea prafului, fântâni muzicale, irigații agricole, proiecte solare, mașini agricole și procesare a alimentelor. Cu asistență tehnică pentru proiect și răspuns post-vânzare disponibil non-stop, SENYA lucrează cu clienții pentru a potrivi o soluție de control al fluidelor la mediul specific, temperatura și presiunea fiecărui proiect.

Întrebări frecvente

Întrebări frecvente pe care le pun cumpărătorii despre electrovalvele cu 2/2 căi

Î1: Pentru ce este folosită o supapă solenoidală

O supapă solenoidală este utilizată pentru a porni, opri sau direcționa fluxul unui lichid sau gaz în interiorul unei conducte folosind un semnal electric în loc de un mâner manual, ceea ce permite ca fluxul să fie controlat automat de un temporizator, senzor sau panou de control.

Î2: Cum funcționează o supapă solenoid de apă

O supapă electromagnetică de apă funcționează printr-o bobină electromagnetică care mișcă un piston intern. Când bobina este alimentată, pistonul se schimbă și fie deschide, fie închide calea de curgere, lăsând apa să treacă sau blocând-o.

Î3: Ce este o supapă solenoidală cu 2/2 căi

O supapă solenoidală cu 2/2 căi este o supapă cu două porturi și două poziții, ceea ce înseamnă că are o intrare și o ieșire și poate fi doar complet deschisă sau complet închisă și este construită fie ca un design normal deschis, fie normal închis.

Î4: Care sunt diferitele tipuri de supape solenoide

Electrovalvele sunt grupate în mod obișnuit în tipuri normal închise, normal deschise, cu acțiune directă și acţionate cu pilot și pot fi, de asemenea, clasificate după numărul de porturi, cum ar fi configurații 2/2, 3/2 și 5/2.

Î5: Care este diferența dintre o supapă solenoidală cu 2/2 și 3/2 căi

O electrovalvă cu 2/2 căi are două porturi și pur și simplu deschide sau închide o singură cale de curgere, în timp ce o electrovalvă cu 3/2 căi are trei porturi și este folosită pentru a comuta debitul între două căi diferite sau pentru a controla un cilindru cu o singură acțiune.

Î6: Poate o supapă solenoidală cu 2/2 căi să funcționeze la 12V sau 24V

Da, o supapă solenoidală cu 2/2 căi este disponibilă în mod obișnuit cu bobine de 12 V CC pentru sisteme solare și portabile și cu bobine de 24 V CC pentru liniile de producție controlate prin PLC și automatizare, în plus față de opțiunile standard de tensiune CA.
