EnglezăElectrovalve cu 2 căi vs 3 căi vs. 5 căi: diferența de bază
Diferența de bază dintre aceste trei configurații se rezumă la numărul de porturi și controlul direcției fluxului. A Electrovalvă cu 2 căi are două porturi și pur și simplu deschide sau închide o singură cale de curgere, o supapă solenoidă cu 3 căi adaugă un al treilea port la presiunea de evacuare și dispozitivele pilot cu acțiune simplă, iar o supapă solenoidă cu 5 căi utilizează cinci porturi pentru a direcționa aerul în două direcții, ceea ce o face alegerea standard pentru cilindrii cu dublă acțiune. Selectarea configurației corecte a supapei afectează direct arhitectura sistemului, consumul de energie și longevitatea operațională , motiv pentru care potrivirea numărului de porturi la aplicație contează mai mult decât se așteaptă inițial majoritatea cumpărătorilor.
Liniile de producție moderne necesită din ce în ce mai mult un răspuns rapid de acționare, multe sisteme așteaptă acum timpi de răspuns în intervalul de la 15 la 30 de milisecunde. Implementarea unei configurații greșite a supapei, cum ar fi instalarea unei unități cu 3 căi de capacitate mai mică, unde este de fapt necesară o supapă cu 5 căi, poate duce la acționarea lentă a cilindrului și la un debit redus măsurabil. Înțelegerea modului în care funcționează fiecare configurație face mult mai ușoară evitarea acestui tip de nepotrivire în timpul proiectării sistemului sau al planificării înlocuirii.
Cum funcționează o supapă electromagnetică
O supapă electromagnetică folosește o bobină electromagnetică pentru a deplasa un piston intern sau o diafragmă, care deschide sau închide calea de curgere în interiorul corpului supapei. Când bobina este alimentată, câmpul magnetic trage pistonul și schimbă supapa în poziția sa de curgere deschisă sau alternativă, iar când puterea este întreruptă, un arc de obicei readuce supapa la starea de repaus implicită. Acest mecanism de bază rămâne consecvent între supapele pneumatice de aer și o supapă solenoidală de apă deopotrivă, deși materialele umede și designul etanșării diferă în funcție de faptul că mediul este aer comprimat sau apă.
Normal deschis vs normal închis
Majoritatea electrovalvelor sunt construite fie în mod normal închise, rămânând închise până la alimentare, fie în mod normal deschise, rămânând deschise până la alimentare. Această distincție contează pentru siguranță și proiectarea procesului, deoarece o supapă normal închisă este adesea aleasă pentru aplicațiile în care debitul ar trebui să se oprească automat dacă se pierde puterea, în timp ce o supapă normal deschisă se potrivește proceselor în care fluxul continuu este starea implicită mai sigură.

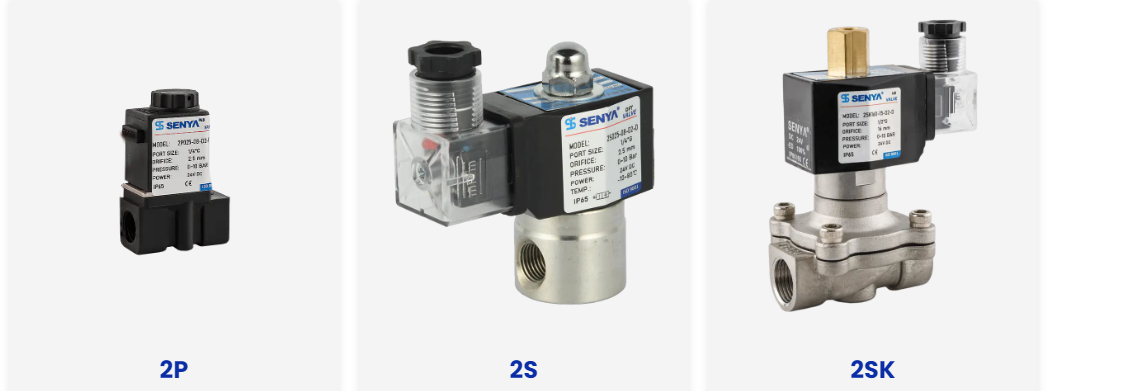

Electrovalvă cu 2 căi explicată
O supapă solenoidală cu 2 căi, adesea etichetată cu o electrovalvă cu 2/2 căi pentru a indica două porturi și două poziții de lucru, funcționează ca un mecanism de închidere simplu de pornire și oprire. Fluxul fie trece direct prin supapă, fie este complet blocat, fără un al treilea orificiu pentru evacuare sau comutarea direcției. Această simplitate face ca electrovalva cu 2/2 căi să fie cea mai comună alegere acolo unde un sistem trebuie doar să pornească sau să oprească o singură cale de curgere.
- Conducte de apă de răcire care trebuie să înceapă sau să oprească fluxul către un schimbător de căldură sau o manta
- Circuite de irigare și udare peisagistică care controlează o singură linie de alimentare
- Sisteme de bază de distribuire a fluidelor în echipamentele de spălat alimente, băuturi sau
- Funcții de umplere și scurgere a rezervoarelor și rezervoarelor mici
Deoarece o supapă solenoidală de apă funcționează frecvent într-o configurație cu 2 căi, acest tip de supapă apare în mașinile de spălat, dispozitivele de răcire, irigațiile agricole și punctele generale de control al alimentării cu apă, unde o simplă închidere este singura funcție necesară.
Electrovalvă cu 3 căi explicată
O supapă solenoidală cu 3 căi introduce un al treilea port dedicat presiunii de evacuare, care permite supapei să alimenteze și să elibereze aer dintr-un dispozitiv conectat. Această structură face ca supapa cu 3 căi să fie standardul industrial pentru pilotarea supapelor de proces mai mari sau pentru acționarea cilindrilor pneumatici cu acțiune simplă, unde cilindrul se extinde sub presiunea aerului și revine folosind un arc mai degrabă decât aerul alimentat pe ambele părți.
| Utilizați Punct | Funcția |
|---|---|
| Operație pilot | Activează supapele de proces cu diafragmă mai mare sau cu piston |
| Cilindri cu acțiune simplă | Furnizează aer pentru extensie, permițând în același timp evacuarea cu retur cu arc |
| Comutarea în vid | Alternează între generarea și eliberarea vidului |
Electrovalvă cu 5 căi explicată
O supapă solenoidală cu 5 căi este proiectată pentru o acționare pneumatică mai complexă, folosind cinci orificii pentru a direcționa aerul comprimat în fiecare parte a unui cilindru cu dublă acțiune, în timp ce evacuează simultan pe partea opusă. Acest control dublu de direcție este ceea ce permite cilindrului să se extindă și să se retragă sub aer alimentat, mai degrabă decât să se bazeze pe un arc pentru cursa de întoarcere.
Unde sunt utilizate de obicei supapele cu 5 căi
- Echipamente de ambalare care necesită cicluri precise de împingere și retragere
- Sisteme automate de depozitare cu mișcări repetate de pick and place
- Platforme robotizate de mobilitate care necesită acționare coordonată în dublă direcție
- Scule de linie de producție care trebuie să circule rapid în ambele direcții
Instalarea unei supape cu 3 căi de capacitate mai mică într-o poziție proiectată pentru o unitate cu 5 căi poate reduce producția de producție cu aproximativ 10 până la 20% , deoarece cilindrul pierde cursa de retur motorizată și, în schimb, se bazează pe un ciclu mai lent acţionat de arc, care nu a fost niciodată destinat să suporte întreaga sarcină de lucru.
Compararea timpului de răspuns și a numărului de porturi
Privirea numărului de porturi alături de timpul de răspuns tipic la acționare ajută la ilustrarea de ce fiecare configurație se potrivește unei categorii diferite de sarcini.
Figura 1: Comparația numărului de porturi între configurațiile obișnuite ale supapelor solenoid
Figura 2: Model ilustrativ de viteză a ciclului, comparând întoarcerea cu dublă direcție alimentată cu revenirea cu arc
Riscurile aplicației din alegerea supapei greșite
Alinierea greșită a configurației supapei cu aplicația reală introduce riscuri operaționale și comerciale care adesea apar bine după instalare. Dimensiunea incorectă a orificiului sau gestionarea inadecvată a eșapamentului are ca rezultat frecvent o contrapresiune excesivă, care accelerează uzura etanșării și crește riscul de evaporare în timp. Pentru producătorii de volum mare, menținerea ratei de defecțiune a supapei sub pragul obișnuit de 0,1 la sută depinde în mare măsură de selectarea configurației corecte de la început, mai degrabă decât de corectarea acesteia ulterior prin întreținere de urgență.
Figura 3: Clasificare ilustrativă a consecințelor legate în mod obișnuit de selecția nepotrivită a supapelor
Considerații pentru electrovalva de apă
O supapă electromagnetică de apă împărtășește același principiu de funcționare electromagnetic ca și o supapă de aer, dar este construită cu materiale și etanșări potrivite pentru contactul constant cu apa, inclusiv corpuri rezistente la coroziune și diafragme concepute pentru a gestiona conținutul de minerale și fluctuațiile de presiune fără uzură prematură. Aceste supape apar pe mașini de spălat, dispozitive de răcire, irigații agricole, caracteristici ale apei peisajului și controlul general al alimentării cu apă a clădirilor, aproape întotdeauna într-o configurație de supapă solenoidală cu 2 căi sau 2/2 căi, deoarece majoritatea sarcinilor de control al apei necesită doar o funcție simplă de deschidere și închidere.
Selectarea electrovalvei de apă potrivită implică verificarea intervalului de presiune de lucru, dimensiunea orificiului, filetul de conectare și dacă aplicația necesită funcționare normal deschisă sau normal închisă, deoarece sistemele de apă au adesea cerințe diferite de siguranță implicită decât circuitele de aer comprimat.
Cum să alegeți între supape cu 2 căi, 3 căi și 5 căi
- Identificați dacă aplicația are nevoie doar de un control simplu de pornire și oprire a debitului, care îndreaptă către o supapă solenoidală cu 2 căi sau 2/2 căi
- Verificați dacă actuatorul conectat este cu acțiune simplă, cu retur cu arc, care necesită de obicei o supapă cu 3 căi
- Confirmați dacă servomotorul are acțiune dublă și necesită o mișcare alimentată în ambele direcții, ceea ce necesită o supapă cu 5 căi
- Potriviți tipul de mediu, alegând materiale și etanșări clasificate pentru apă pentru o supapă solenoid de apă față de materialele pneumatice standard pentru circuitele de aer
- Confirmați timpul de răspuns necesar în raport cu specificațiile supapei, în special pentru aplicațiile pe liniile de producție cu ciclu înalt
- Verificați că dimensiunea orificiului și presiunea nominală sunt aliniate cu conductele existente și presiunea sistemului pentru a evita problemele de contrapresiune
Comparație de performanță alăturată
Compararea celor trei configurații într-un set comun de măsuri practice evidențiază locul în care fiecare opțiune se potrivește cel mai bine în mod natural.
Figura 4: Performanță comparativă în cinci măsuri practice la o scară relativă
Industrii și aplicații în configurațiile de supape
| Industria | Rolul tipic de supapă |
|---|---|
| Energie și Petrochimie | Oprirea liniei de proces și controlul pilotului |
| Alimente și Farmaceutice | Distribuirea lichidului și controlul liniei de spălare |
| Linii de producție automatizate | Acționare cilindru cu dublă acțiune pentru ambalare și manipulare |
| Irigații agricole | Controlul debitului supapei solenoid de apă pe liniile de alimentare |
| Îndepărtarea prafului și a mediului | Acţionarea supapei cu impulsuri şi controlul sistemului de filtrare |
Despre Ningbo SENYA Pneumatic Technology

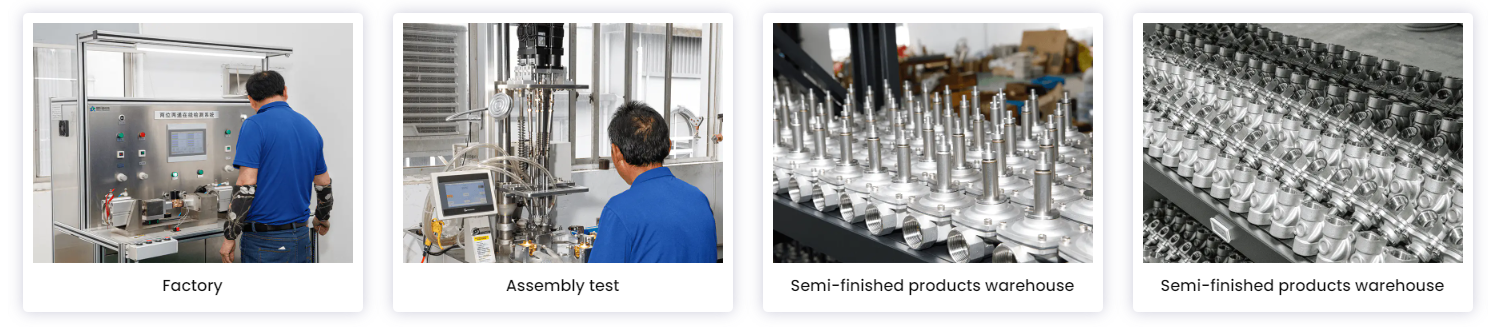

Ningbo SENYA Pneumatic Technology Co., Ltd s-a concentrat pe producerea de supape solenoide, cilindri și componente pneumatice aferente din 1994, aderând la o abordare bazată pe valoarea clientului pentru dezvoltarea și fabricarea produselor. Compania operează o bază de prelucrare a mașinilor de precizie la scară largă în China, integrând procesarea la nivel de concentricitate ridicat cu o platformă automată de testare digitală pentru a susține performanța constantă a produsului pe parcursul fiecărei execuții de producție.
SENYA produce peste 2.000.000 de seturi de componente pneumatice anual , inclusiv cilindri și diferite tipuri de supape, cu produse exportate în peste 30 de țări, inclusiv Statele Unite ale Americii, Turcia, Spania, Italia, Marea Britanie, Coreea de Sud și Australia. Aplicațiile cuprind spălarea mașinilor, sterilizarea medicală, liniile de producție automatizate, minerit, îndepărtarea prafului, fântâni muzicale, irigații agricole, proiecte solare, mașini agricole și prelucrare a alimentelor, susținute de o echipă de dezvoltare tehnică capabilă să producă componente conform desenelor sau mostrelor clienților.
